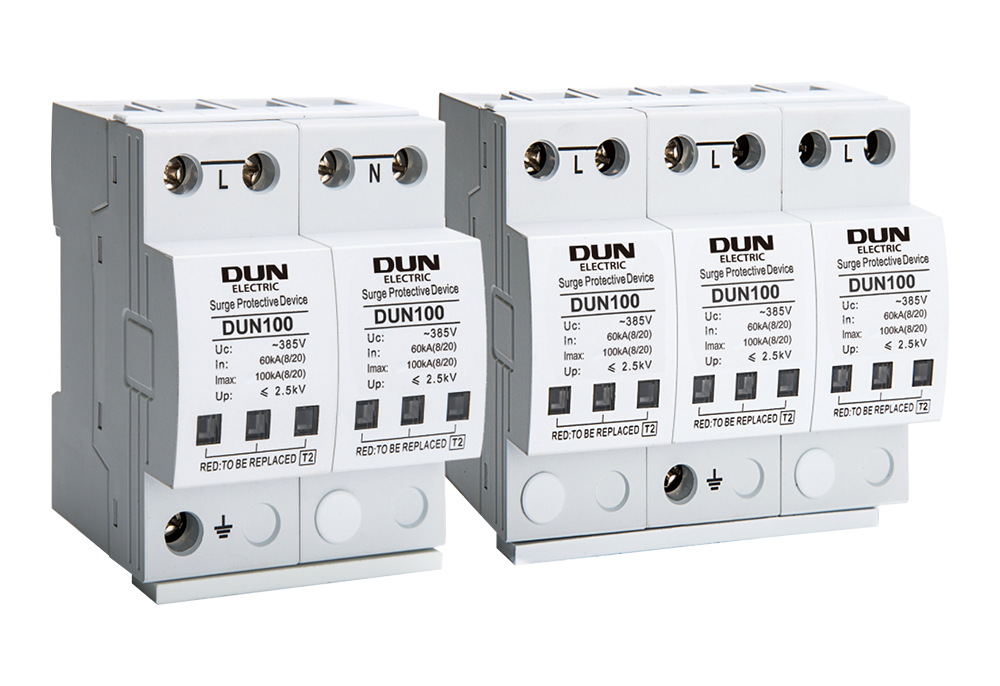

DUN100 电涌保护器

适用于低压交流配电系统的IT、TT、TN-C、TN-S、TN-C-S等供电系统


附加信息

产品概述

DUN1O0系列电涌保护器(以下简称SPD)适用于低压交流配电系统的IT、TT、TN-C、TN-S、TN-C-S等供电系统对间接雷电或其他瞬时过电压的电涌进行保护。依据IEC61643-11:2011标准的第二级电涌保护器。B类电涌保护器。SPD具有共模MC)和差模(MD)保护方式。产品符合GBT18802.11-2020和IEC61643-11等标准。

主要结构与工作原理

●SPD为一端口，防触电保护，户内式固定安装，电压限制型。

●SPD内置脱离器。当SPD因过热、击穿失效时，脱离器能自动的将其电网上脱离，同时给出指示信号。SPD正常工作时可视窗口显示无色，失效脱离后显示红色。

●1P+N,2P+N,3P+N的由1P,2P,3P的SPD+NPE零地保护模块组成，应用于TT、TN-S等供电系统。

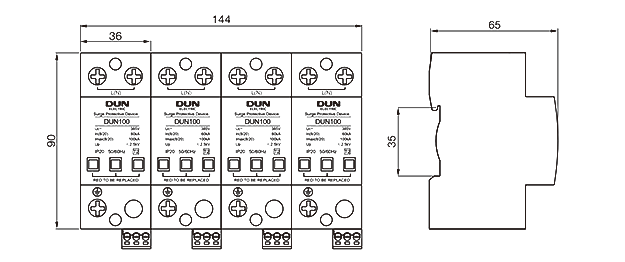

安装

●安装在LPZ0A或LPZ0B区与LPZ1区交界处，采用35mm的标准导轨安装，连接铜质多股软线为6~35mm².

●通常安装在进线低压主配电柜处。

●接地线应采用16mm²以上的双色导线，长度不得超过500mm.

●SPD每极必须设置保护一使用DUNSCB系列浪涌后备保护器，用于SPD击穿后短路保护。

技术参数

型号规格	DUN100
最大持续工作电压Uc(VAC)	420	385	320	275
电压保护水平Up≤KV	2.8	2.5	2.2	2.0
最大放电电流(8/20μs)Imax(kA)	100
标称放电电流(8/20μs)ln(kA)	60
