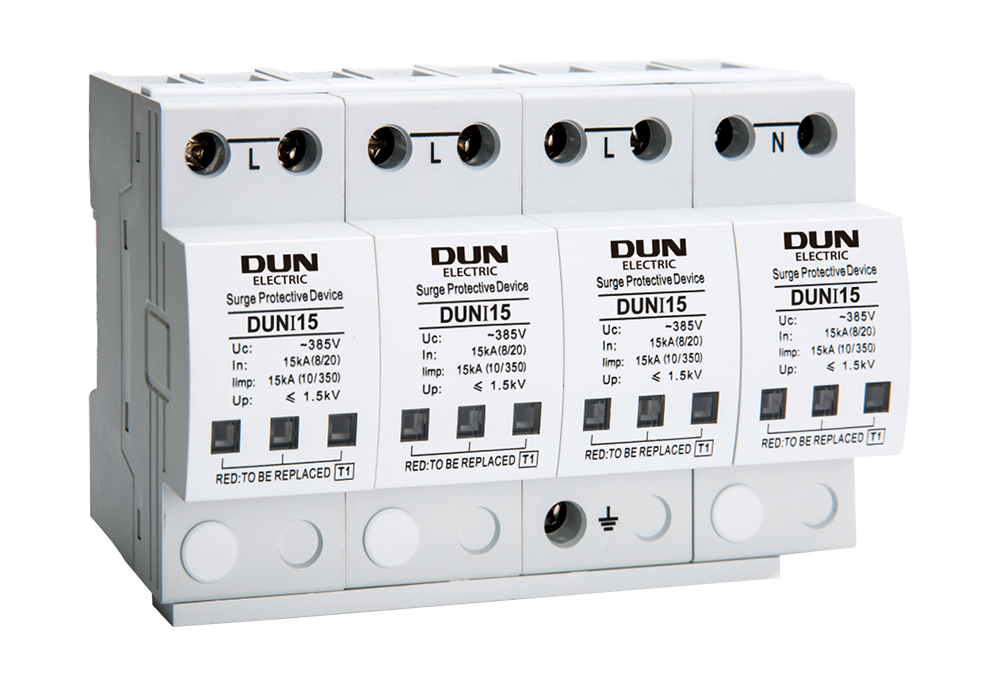

DUN-I电涌保护器

详情

适用于交流50/60Hz、420VL以下的TT、TN等供电系统


附加信息

产品概述

DUNI15电涌保护器(以下简称SPD)适用于交流50/60Hz、420VL以下的TT、TN等供电系统，对雷击或其它瞬时过电压进行保护，应用于雷击风险较高地区的电源系统一级B级）防雷保护。安装在LPZ0B区与LPZ1区交界处。产品符合GB/T50057和GBT18802.11-2020等标准。

主要结构与工作原理

●SPD为一端口，防触电保护，户内式固定安装，电压限制型。

●具有冲击电流大(Iimp:15kA),残压低Up:≤1.5kV)等特点。

●SPD内置脱离器。当SPD因过热击穿失效时，脱离器能自动将其从电网上脱离，同时给出指示信号。正常工作时可视窗口显示无色，失效脱离后显示红色。

安装

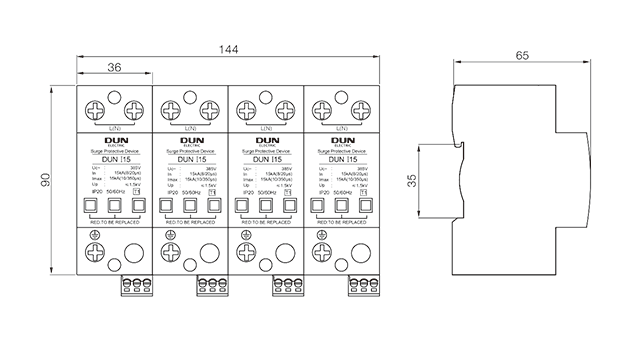

●产品安装在LPZ0A或PLZ0B与PLZ1区交界处，或在电源引入的总配电箱（柜）处采用35mm标准导轨安装。连接导轨采用6-~35mm²多股铜制软线。

●接地线应采用16mm²以上的双色导线，长度不大于500mm.

●为了防止电涌保护器失效后影响电网运行安全，联接于L线的保护器应串联一个配套的DUNSCB后备保护器。

技术参数
