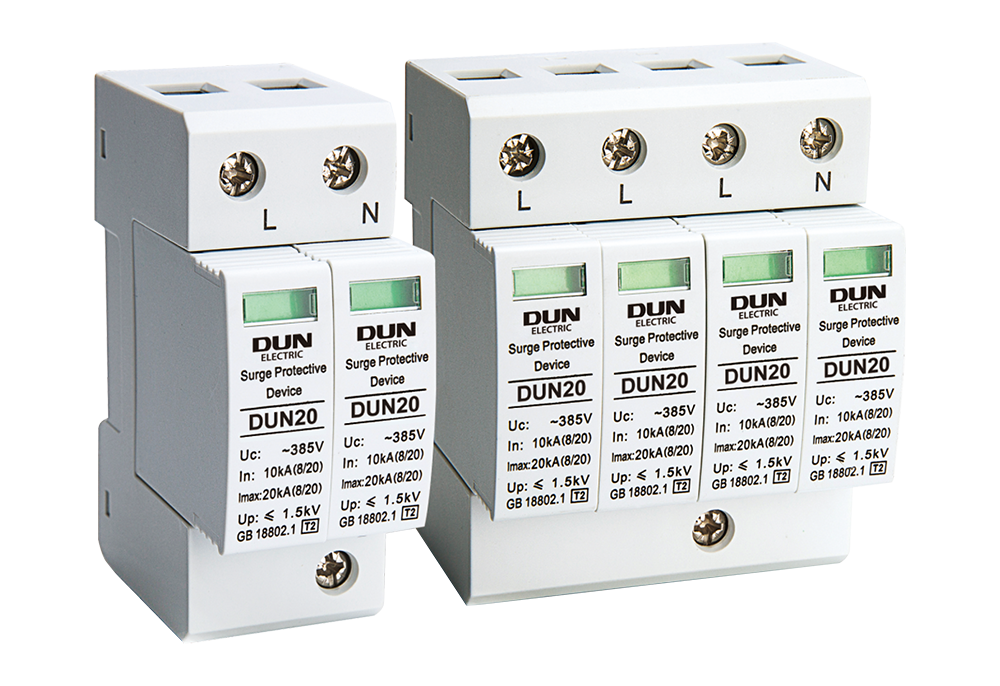

DUN20 电涌保护器

适用于低压交流配电系统的IT、TT、TN-C、TN-S、TN-C-S等供电系统


附加信息

产品概述

DUN2O系列电涌保护器（以下简称SPD适用于低压交流配电系统的T、TT、TN-C、TN-S、TN-C-S等供电系统，对间接雷电或其他瞬时过电压的电涌进行保护。依据EC61643-11:2011标准的第川级电涌保护器。D类电涌保护器。SPD具有共模(MC)和差模(MD)保护方式。产品符合GB/T18802.11-2020和IEC61643-11等标准。

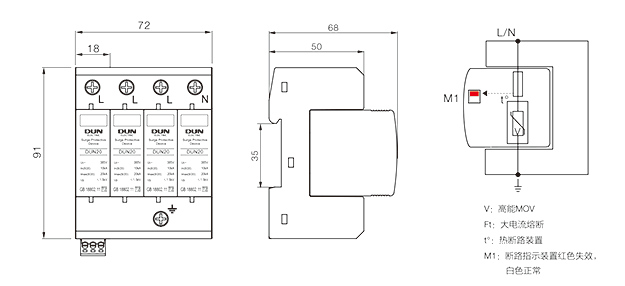

结构与工作原理

●SPD为一端口，防触电保护，户内式固定安装，电压限制型。

●SPD内置脱离器。当SPD因过热、击穿失效时，脱离器能自动的将其电网上脱离，同时给出指示信号。SPD正常工作时可视窗口显示绿色，失效脱离后显示红色。

●1P+N,2P+N,3P+N的由1P,2P,3P的SPD+NPE零地保护模块组成，应用于TT、TN-S等供电系统。

安装

●安装在LPZ1或LPZ2区与LPZ3区交界处，采用35mm的标准导轨安装，连接铜质多股导线为2.5~16mm².

●SPD每极必须设置保护一使用DUNSCB系列浪涌后备保护，用于SPD击穿后短路保护。

●适用于住户配电箱、计算机设备、信息设备。电子设备及控制设备前或最近的插座箱内。

技术参数

型号规格	DUN20					DUN10
最大持续工作电压Uc(VAC)	750	420	385	320	275	750	420	385	320	275
电压保护水平Up≤(KV)	2.5	1.8	1.5	1.4	1.2	2.0	1.6	1.3	1.2	1.0
最大放电电流(8/20μs)lmax(kA)	20					10
标称放电电流(8/20μs)ln(kA)	10					5
响应时间(ns)	<25
