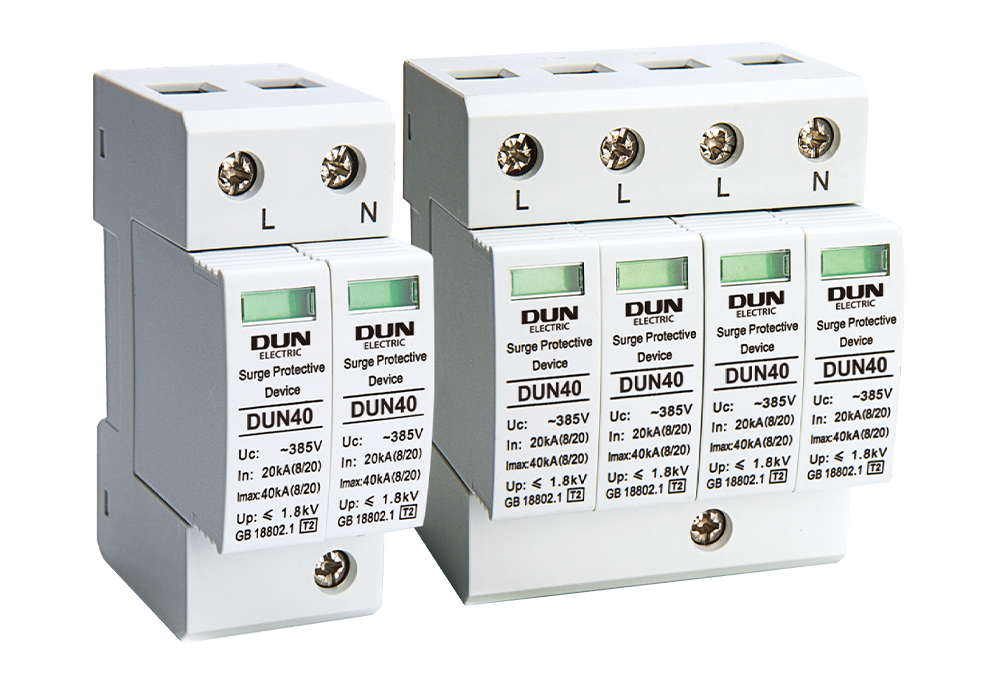

DUN40 电涌保护器

适用于低压交流配电系统的IT、TT、TN-C、TN-S、TN-C-S等供电系统


附加信息

产品概述

DUN40系列电涌保护器(以下简称SPD)适用于低压交流配电系统的T、TT、TN-C、TN-S、TN-C-S等供电系统对间接雷电或其他瞬时过电压的电涌进行保护。依据1EC61643-11:2011标准的第‖级电涌保护器。C类电涌保护器。SPD具有共模(MC)和差模(MD)保护方式。产品符合GB/T18802.11-2020和IEC61643-11等标准。

主要结构与工作原理

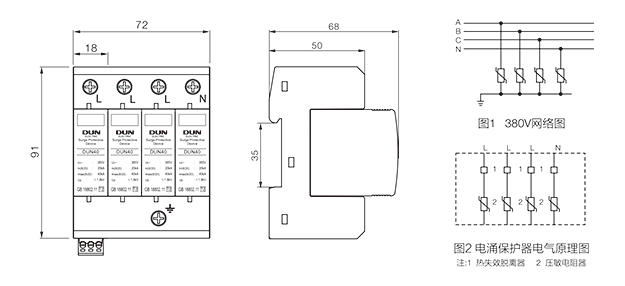

●SPD为一端口，防触电保护，户内式固定安装，电压限制型。

●SPD内置脱离器。当SPD因过热、击穿失效时，脱离器能自动的将其电网上脱离，同时给出指示信号。SPD正常工作时可视窗口显示绿色，失效脱离后显示红色。

●1P+N,2P+N,3P+N的由1P,2P,3P的SPD+NPE零地保护模块组成，应用于TT、TN-S等供电系统。

安装

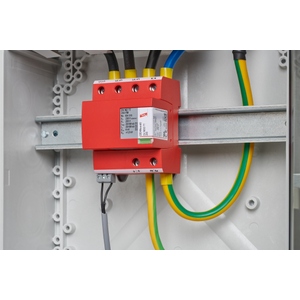

●安装在LPZ0B或LPZ1区与LPZ2区交界处，采用35mm的标准导轨安装，连接铜质多股导线为2.5~35mm².

●SPD每极必须设置保护一使用DUNSCB系列浪涌后备保护，用于SPD击穿后短路保护。

●安装在楼层配电箱、计算机中心、电信机房、电梯控制室、有线电视机房、消防中心、别墅、小区住户配电箱等。

技术参数

型号规格	DUN20
最大持续工作电压Uc(VAC)	1000	750	420	385	320	275	175	48
电压保护水平Up≤(KV)	3.5	3.0	2.0	1.8	1.6	1.5	1.3	0.6
最大放电电流(8/20μs)lmax(kA)	40
标称放电电流(8/20μs)ln(kA)	20
